ZC Ziegler Consultants AG ist Ihr Partner für Erschütterungsmessung, Monitoring und Analyse in der Baudynamik. Die Zuverlässigkeit der Schweizer Qualitätsprodukte von SYSCOM Instruments ist für uns als langjähriger Vertriebspartner zentral. Ergänzend dazu entwickeln wir eigene Softwarelösungen für die Praxis der Baudynamik und der Erschütterungsüberwachung.
Messgeräte
Für unsere Erschütterungsmessungen und das Monitoring setzen wir auf die bewährten Messsysteme von SYSCOM Instruments. Die Geräte sind robust, präzise und für den Einsatz unter anspruchsvollen Bedingungen konzipiert — von der Beweissicherung auf Baustellen bis zur Beurteilung von Quantenphysik-Laborstandorten.

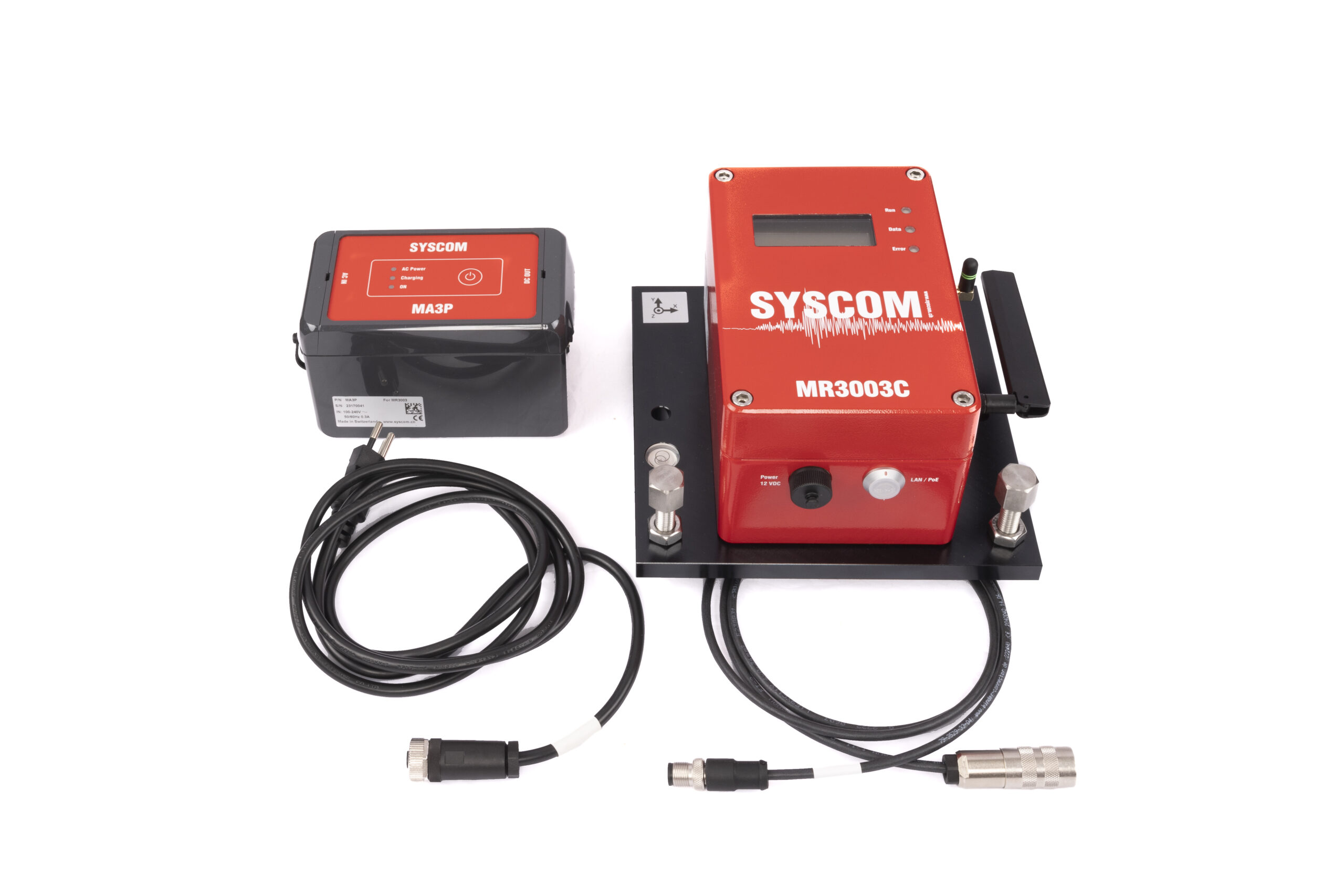

SYSCOM MR3003C
Der MR3003C ist ein kompaktes und robustes Erschütterungsmesssystem für temporäre und feste Installationen. Es eignet sich ideal für unterschiedlichste Messaufgaben in der Baudynamik. Das Gerät überträgt die Messdaten drahtlos oder mit LAN und ermöglicht so ein effizientes Monitoring auch an schwer zugänglichen Standorten.
- Robustes, kompaktes Gehäuse für anspruchsvolle Umgebungen
- Drahtlose Datenübertragung via 4G/WIFI/LAN
- Geeignet für temporäre und permanente Installationen
- Interner, triaxialer Schwinggeschwindigkeitssensor
- Bis zu 4000 Hz Abtastfrequenz
- Master-Slavebetrieb (wenn erwünscht)
- Synchronisation mehrerer Geräte
- Alarme per SMS/EMail
- Direkte VC-Messung (Vibration Criteria) und Alarmierung
SYSCOM MR3003TR
Das Messsystem MR3003TR ist für aussergewöhnliche Messungen konzipiert. Mit den verschiedenen externen Sensoren (triaxial in einem Gehäuse oder 3 separate uniaxiale Sensoren in orthogonaler Anordnung ist er äusserst flexibel anwendbar.
- Flexibel durch Anschluss für externe Sensoren
- Triaxiale und uniaxiale Messung in vertikaler oder horizontaler Richtung möglich
- Anschluss für weitere AUX-Geräte (Licht- oder Schall-Alarmierung auf Baustelle)
- Kompatibel mit Geschwindigkeits- und Beschleunigungssensoren
- Bis zu 4000 Hz Abtastfrequenz
- Master-Slavebetrieb (wenn erwünscht)
- Synchronisation mehrerer Geräte
- Alarme per SMS/EMail/Drehlicht/Sirene
- Direkte VC-Messung (Vibration Criteria) und Alarmierung
SYSCOM ROCK
Der SYSCOM ROCK ist ein kabelloses All-in-One Erschütterungsmessgerät für Beweissicherung und Baustellenüberwachung. Dank integriertem Geschwindigkeitssensor (Geophon), Akku und Mobilfunkmodul ist das Gerät innert Minuten einsatzbereit – ohne Strom, ohne Verkabelung.
- Komplett kabellos – einfachste Installation
- Konform mit DIN 4150, SN 640 312a / VSS 40 312 und weiteren Erschütterungsnormen
- Langzeitmessung mit mehr als 300 Tagen möglich
- Integrierter 3-Achsen Geschwindigkeitssensor
- Bis zu 4000 Hz Abtastfrequenz
- Alarme per SMS/EMail

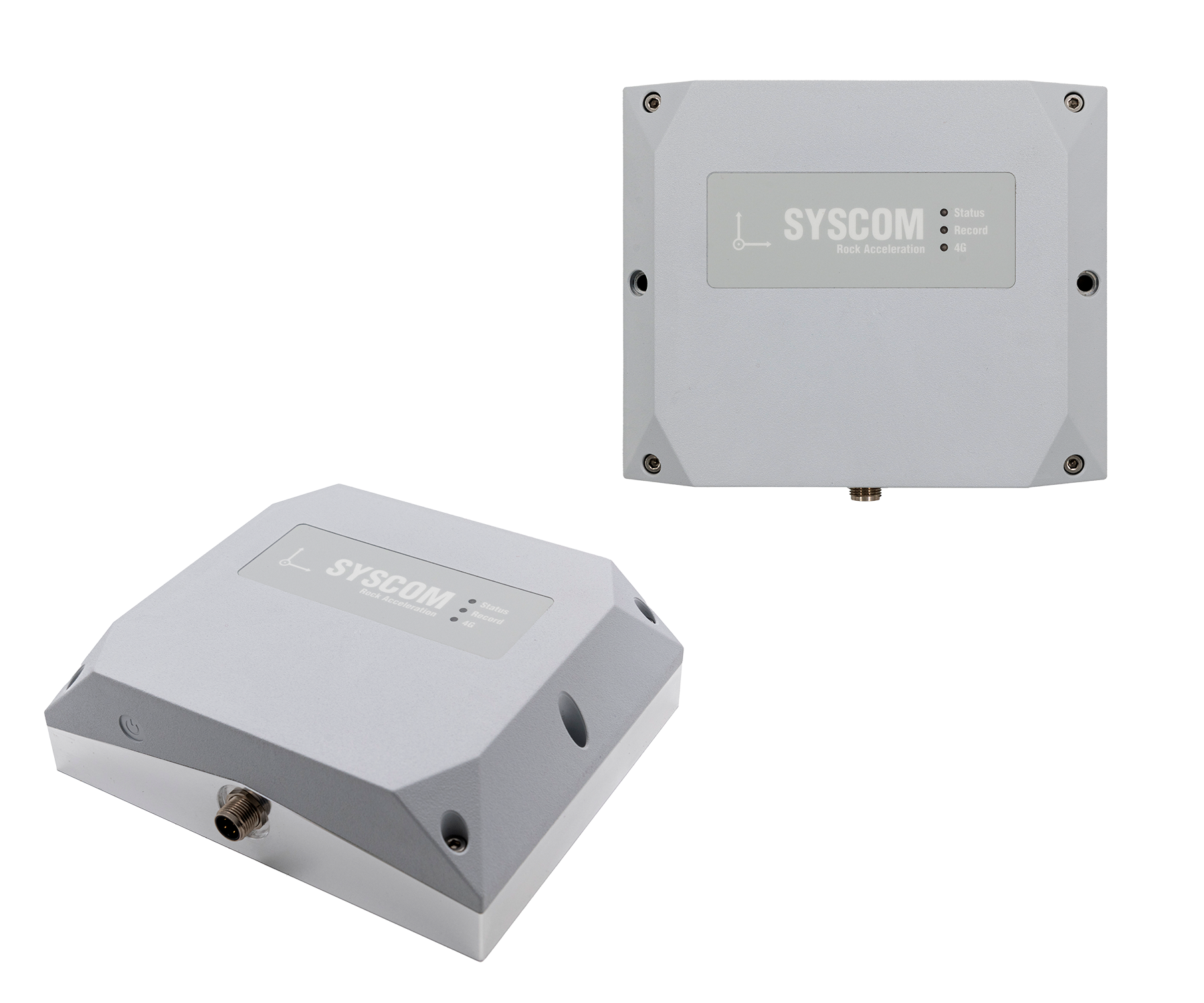

SYSCOM ROCK Acceleration
Der ROCK Acceleration ist speziell für das strukturelle Monitoring von Gebäuden und Bauwerken konzipiert. Mit dem integrierten MEMS-Beschleunigungssensor und GPS-synchronisierter Zeitmessung erfasst das Gerät hochauflösende Schwingungsdaten für die Beurteilung von Gebäudestrukturen.
- Kabellos mit integriertem MEMS-Beschleunigungssensor
- Für Structural Health Monitoring optimiert
- Langzeit-Messungen für Gebäudeüberwachung
- Ohne Strom – gleiche einfache Handhabung wie der Standard-ROCK
- Akku-, Netz- oder optional Solarstrombetrieb
- Bis zu 4000 Hz Abtastfrequenz
- GPS Uhr für absolute Zeit, < 10 μs Genauigkeit
- Alarme per SMS/EMail
SYSCOM MR3003 ACC
Der MR3003 ACC ist eine Variante des MR3003C mit internen oder externen MEMS-Beschleunigungssensoren für das strukturelle und seismische Monitoring. Es kombiniert die bewährte MR3003-Plattform mit hochauflösenden Beschleunigungsdaten für die Bauwerksüberwachung.
- Externe MEMS-Beschleunigungssensoren
- Für Structural Health Monitoring und seismische Anwendungen
- Hochauflösende Beschleunigungsdaten (Dynamikbereich 130dB)
- Gleiche bewährte MR3003-Plattform
Beratung · Vermietung · Verkauf
Messgeräte für Ihr Projekt?
Wir beraten Sie gerne zur Auswahl geeigneter Messgeräte für Ihre Aufgaben im Bereich Baudynamik und Erschütterungsmessung.
Kontakt aufnehmenSensoren
SYSCOM bietet ein ausgewähltes Sortiment an Geschwindigkeits- und Beschleunigungssensoren für unterschiedliche Anwendungen.
MS2003+
Dreiachsiges Geophon (Schwinggeschwindigkeitssensor) mit exzellentem Dynamikbereich und breitem Frequenzspektrum. Jede Achse ist individuell kalibriert. Konform mit DIN 45669 Klasse 1 – dem strengsten Standard für Erschütterungsmessungen. In Vertikaler- und horizontaler Variante erhältlich (Uniax).
3-Achsen DIN 45669 Kl. 1 Kalibriert >120 dBMS2008+ MEMS
Kompakter, spritzwassergeschützter Beschleunigungssensor für seismisches Monitoring. Besonders geeignet für Langzeitinstallationen an Staumauern und Bauwerken – keine Nachbearbeitung der Beschleunigungsdaten notwendig.
Spritzwasserschutz Seismik BauwerkeZubehör
Ergänzendes Zubehör für den professionellen Messeinsatz mit SYSCOM-Geräten.
Konsolen
Verschiedene Konsolen für die sichere Montage der Messgeräte und Sensoren an Wänden, Böden und Strukturen.
Drehlichter und Sirenen
Optische und akustische Alarmierung bei Grenzwertüberschreitungen – ideal für den Einsatz auf Baustellen und in Produktionsumgebungen.
Solarpanels
Solarpanels für den autonomen Betrieb von Messgeräten an abgelegenen Standorten ohne Stromanschluss.
Borehole-Sensoren
Spezialsensoren für Bohrloch-Installationen zur Messung von Erschütterungen in der Tiefe.
Netzwerktechnik
Netzwerkkomponenten für die Verbindung und Synchronisation mehrerer Messgeräte im Feld.
Impulshammer
Impulshammer mit integriertem Kraftsensor zur Anregung von Strukturen. Ermöglicht die Bestimmung von Eigenfrequenzen, Schwingungsformen und Ausbreitungsverhalten.
Software
Neben der Messtechnik bieten wir hauseigene, leistungsstarke Softwarelösungen für die Auswertung, Visualisierung und Prognose von Erschütterungsdaten.
View3000 / View3000Pro
View3000 ist unsere Software zur Darstellung und Auswertung von Messdaten, die mit SYSCOM-Geräten aufgezeichnet wurden. Ideal für die Beurteilung von Baustellenerschütterungen und die Erstellung von Monitoring-Berichten. Die Pro-Version bietet erweiterte Funktionen für die Baudynamik und strukturelle Analyse.
Peak Plot
Zeitsignal

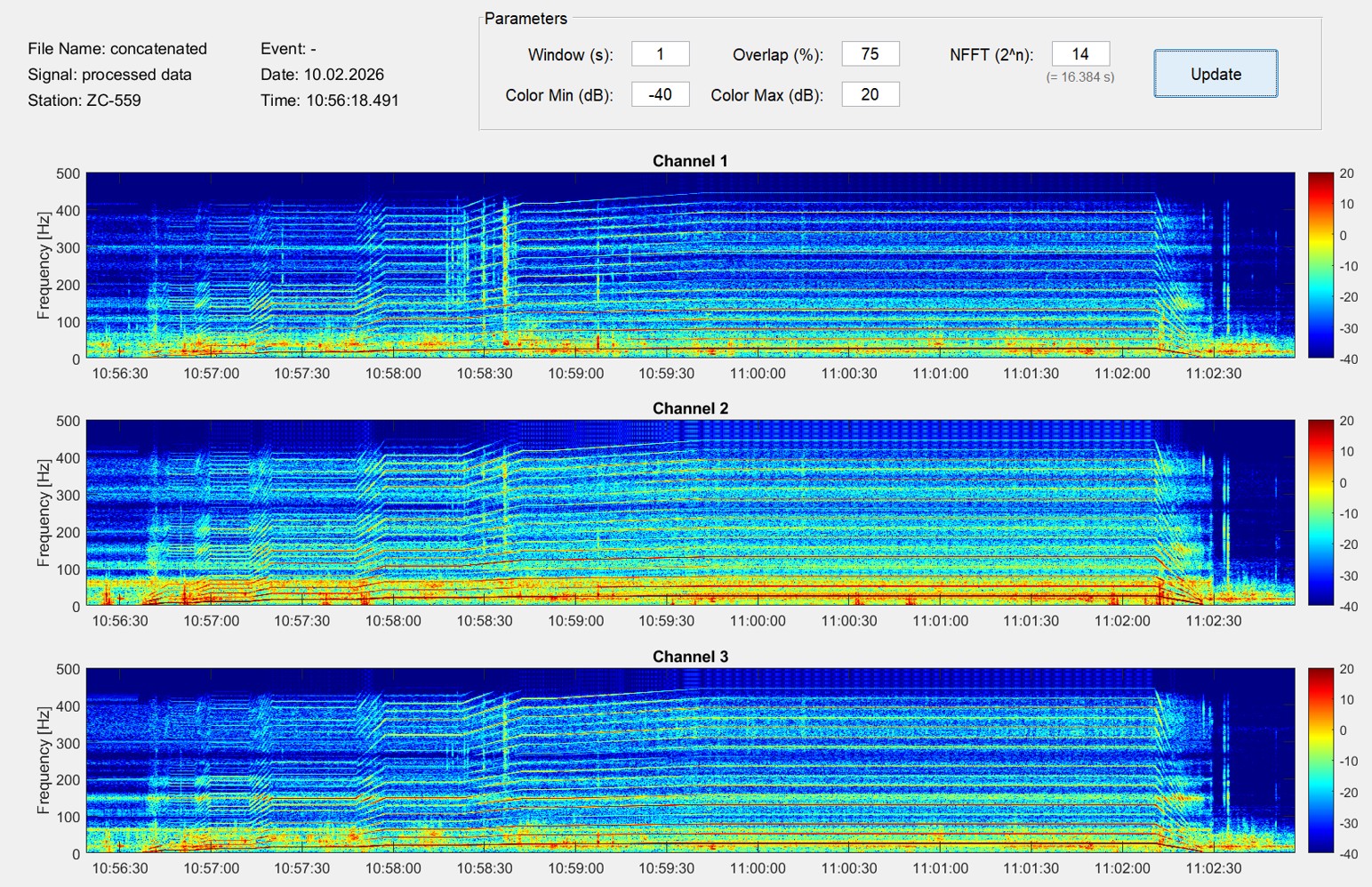

Spektrogramm
View3000Pro kostenlos testen
Anmelden für eine kostenlose Demo von View3000Pro – lernen Sie die erweiterten Analyse-Funktionen kennen.
Für Demo anmeldenDatavis
Datavis ist unsere webbasierte Plattform für die Fernüberwachung und Echtzeit-Visualisierung von Erschütterungsmessdaten. Die Messdaten werden direkt von den Geräten übertragen und können jederzeit im Browser eingesehen werden – inklusive automatischer Grenzwertüberwachung und Live-Auswertung nach VC-Kriterien (Colin C. Gordon).
- Echtzeit-Darstellung der Messdaten im Browser
- Live-Auswertung nach VC-Kriterien (Vibration Criteria nach Colin C. Gordon)
- Zugang für Kunden und Projektbeteiligte
- Einfache Parametrisierung der Messgeräte
Vibra-1 / Vibra-2 / Vibra-3
Die Vibra-Software wurde in Zusammenarbeit mit der SBB entwickelt und ist unser spezialisiertes Werkzeug für die Erschütterungsprognose von Eisenbahn- und Strassenverkehrserschütterungen. Mit Vibra lassen sich die zu erwartenden Erschütterungen an Gebäuden entlang von Bahnstrecken berechnen – von der einfachen Abschätzung bis zur detaillierten Berechnung mit Messdaten und systematischer Datenverwaltung.
Vibra-1
Einfache Abschätzung der Erschütterungsimmissionen ohne Messdaten. Basierend auf Erfahrungswerten und Streckenparametern – ideal für frühe Projektphasen, Vorabklärungen und die Abschätzung von grossen Streckenabschnitten.
Vibra-2
Detaillierte Berechnung auf Basis von Messdaten. Berücksichtigt Bodenverhältnisse, Gleisgeometrie und Gebäudestrukturen – für fundierte Prognosen in der Projektierung.
Vibra-3
Datenbank zur Ablage und Auswertung von Messdaten. Ermöglicht die systematische Verwaltung und den Vergleich von Messergebnissen über verschiedene Projekte und Standorte hinweg.
Interessiert?
Kontaktieren Sie uns für eine unverbindliche Beratung zu Messtechnik, Monitoring oder Softwarelösungen für Ihr Projekt.
